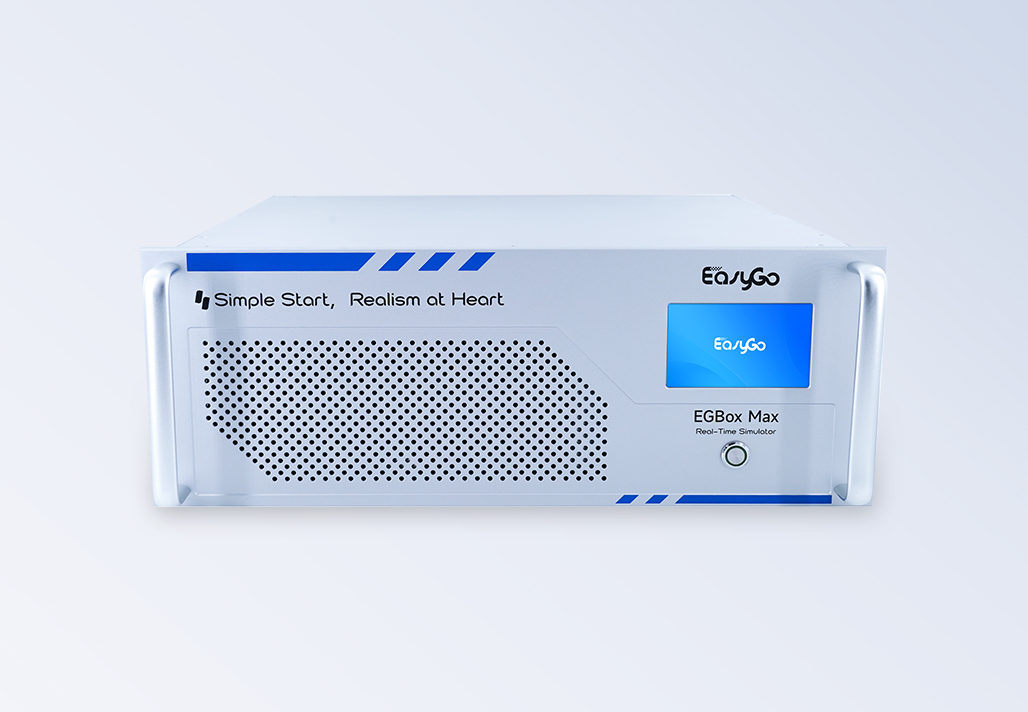

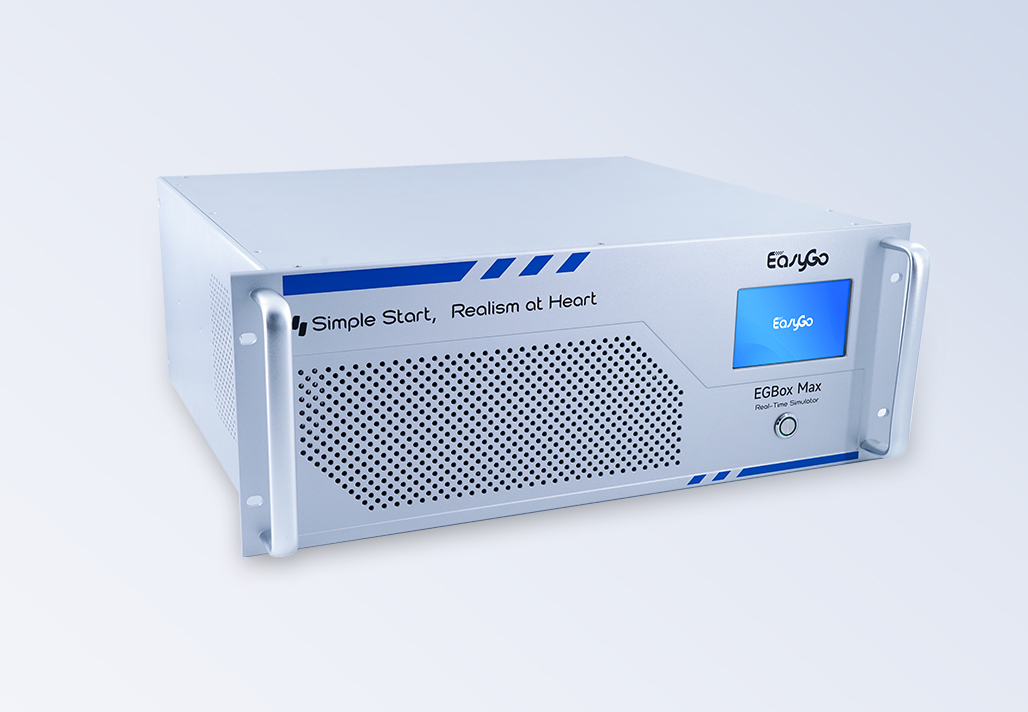

EGBox Max

EGBox Max 产品系列是基于 CPU+FPGA 架构的全新旗舰型工业级实时仿真产品。设备具备完善的软硬件协同能力，搭载独立高速同步 IO 硬件模块，支持 IO 端口灵活组态，可高效满足 RCP 快速原型控制与 HIL 硬件在环仿真两大核心场景的研发、测试与验证需求。

▌产品特点

■ 高性能实时仿真   采用 CPU+FPGA 独立架构，纳秒级同步精度，仿真运算精准稳定。

■ 模块化灵活配置   搭载高速同步 IO 模块，支持 IO 通道灵活组合，标准机型可选、支持定制配置。

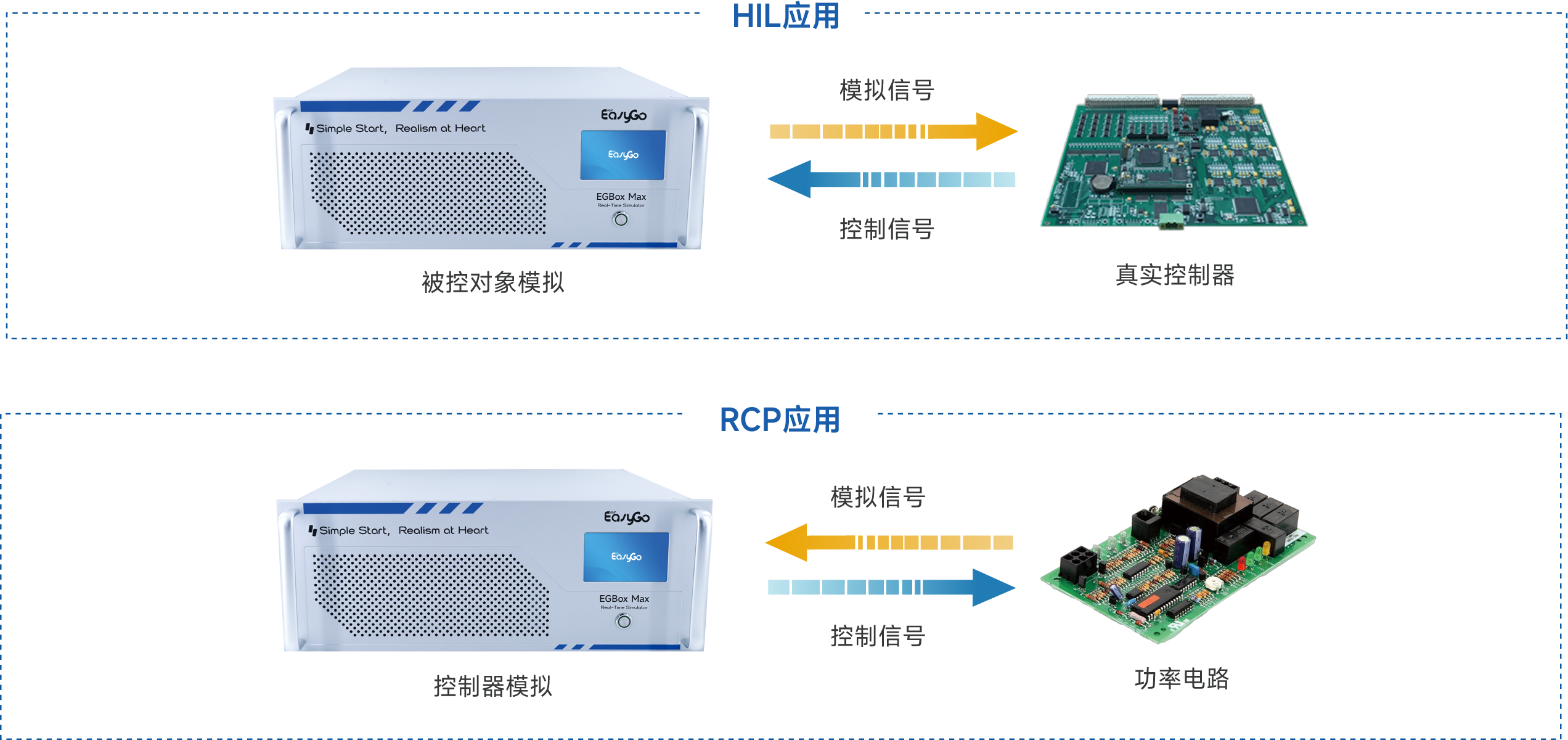

■ 全场景开发覆盖   同时适配快速原型控制（RCP）、硬件在环仿真（HIL）两大核心应用场景。

■ 可扩展易部署      支持 PCIe 外设扩展，多安装形态适配各类场地，安装部署简单便捷。

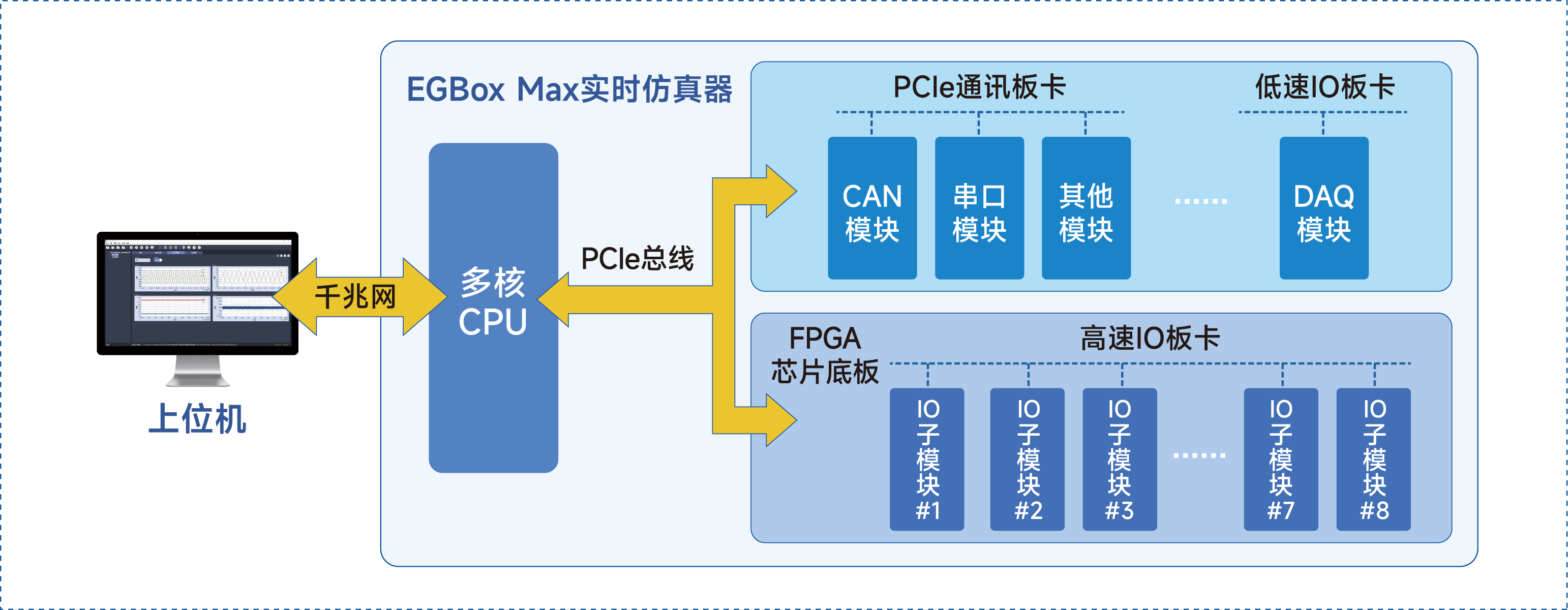

▌硬件架构

EGBox Max  仿真器与上位机之间采用千兆以太网基于 TCP/IP 协议进行通讯，实现仿真过程的实时监控与操作。模型程序可灵活部署至 CPU（适配复杂算法）或 FPGA（侧重高速并行运算，提升实时性）。

设备 CPU 与 FPGA 之间通过 PCIe 总线高速通信，FPGA 底板为 8 插槽结构设计，配备独立高速同步 IO 硬件模块，可直接驱动 IO 完成外部信号采集与输出；同时支持低速 IO 采集模块，兼容 CAN、串口等工业通讯协议，进一步拓宽仿真系统的应用场景，适配多样化仿真测试需求。

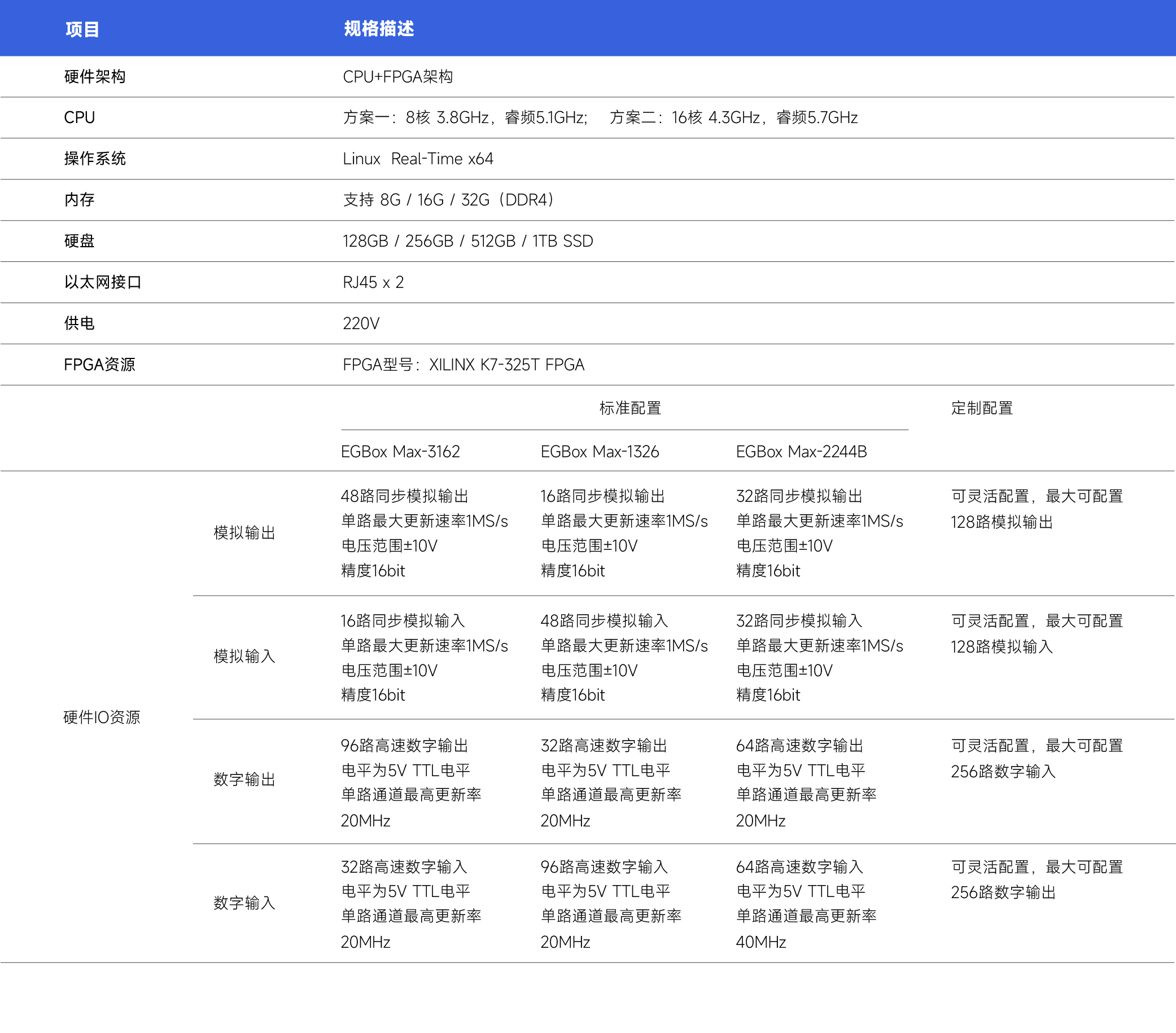

▌技术参数

EGBox Max 系列可通过选配不同类型、不同数量的 IO 模块，形成差异化硬件性能配置，产品提供标准机型与定制化机型两种组合方案，满足不同用户仿真规模需求。

▌资料下载

EGBox Max产品手册 →

温馨提示：如果您在浏览 PDF 文件时遇到乱码，请尝试更换浏览器（如 Chrome 、搜狗、360浏览器等）或下载文件后使用本地 PDF 阅读器打开，以获得最佳阅读体验。
