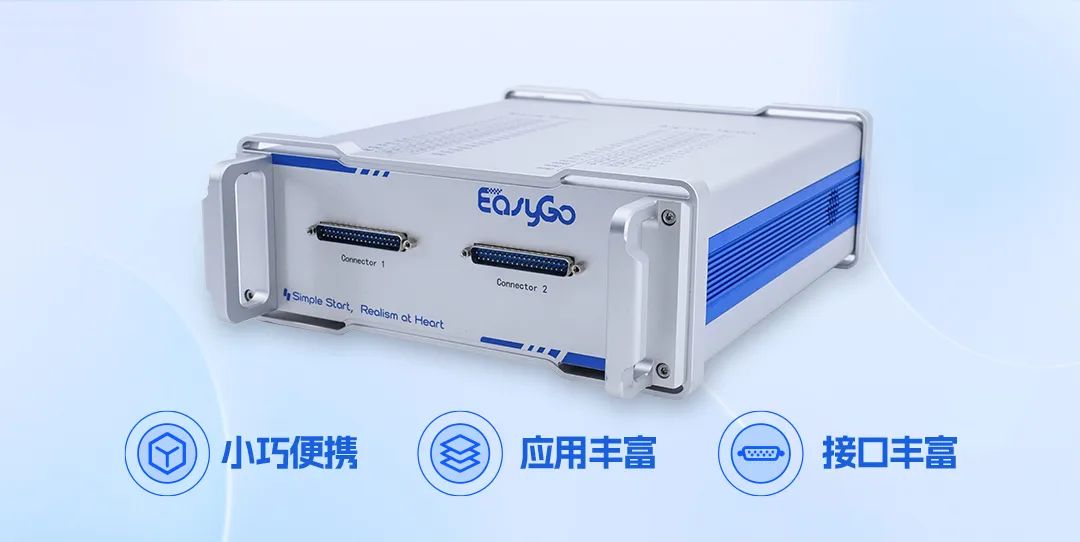

EGBox Mini：一体式紧凑型实时仿真平台，适配多元实验场景
在电力电子、新能源等领域的快速发展下，对高效、灵活的实时仿真工具需求日益迫切。EasyGo 半实物仿真事业部深耕行业需求，推出基于 CPU+FPGA 硬件架构的一体式紧凑型实时仿真器——EGBox Mini，以高性能、灵活性和便捷性为核心，为电力电子、新能源等领域的科研、教学与工业测试提供全新解决方案。
EGBox Mini 是 EGBox 系列实时仿真器的入门级产品，支持微秒级实时仿真。不同型号的 EGBox Mini 设备可完成硬件在环测试系统（HIL）或者快速控制原型系统（RCP）。利用不同型号的设备进行对接，也可完成基于 RCP+HIL 系统的模型在回路仿真，助力科研、教学及工业用户突破技术瓶颈。

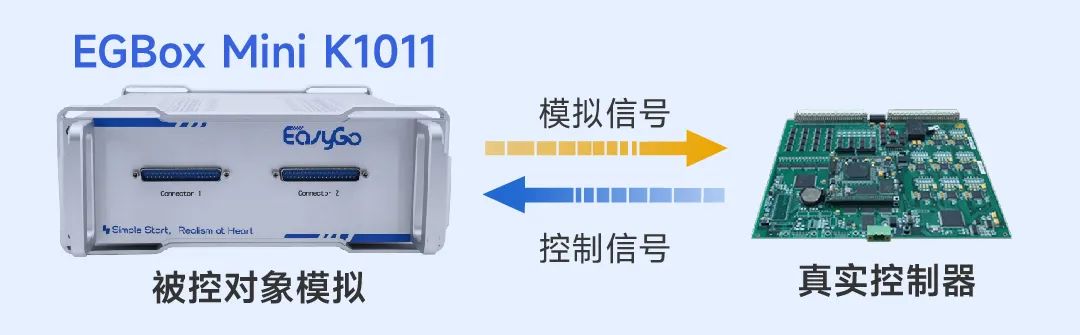

EGBox Mini K1011：支持硬件在环测试（HIL），可模拟被控对象，输出模拟信号与控制信号。
EGBox Mini K0111：支持快速控制原型（RCP），可运行控制器模拟算法，输入模拟信号。
EGBox Mini 实时仿真器采用 CPU+FPGA 异构架构，模型程序可以部署到 CPU 中或 FPGA 中进行高速实时运行。CPU模型最小仿真步长可达50us，FPGA模型最小仿真步长100ns。

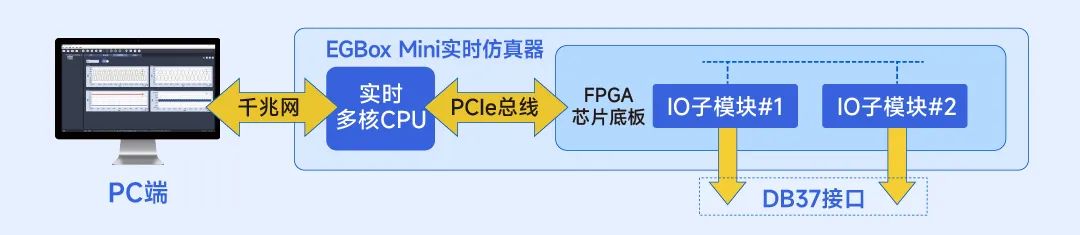

其与上位机之间采用千兆网的 TCP/IP 通讯交互，架构如下：

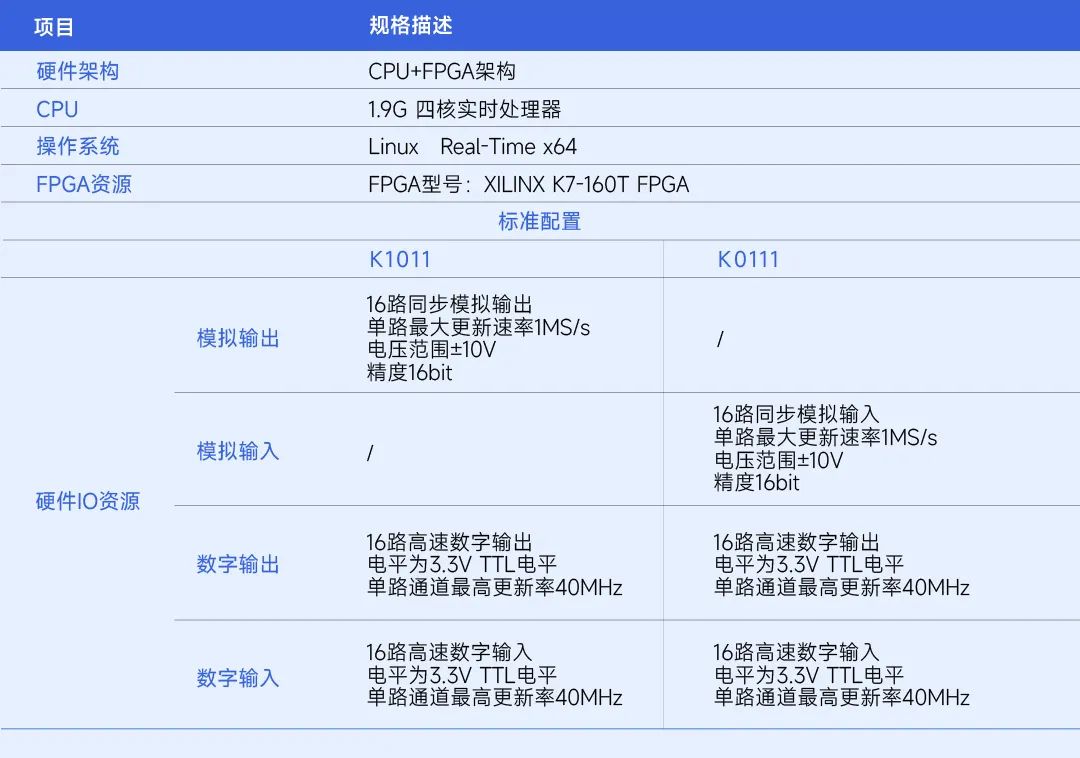

设备搭载英特尔凌动® x6425RE 四核实时处理器与XILINX K7-160T FPGA 芯片、千兆网口及多通道高精度模拟 / 数字接口，通过 PCIe 总线实现 CPU 与 FPGA 的高速通信，满足 1MS/s 模拟信号更新率与 40MHz 数字信号更新率的严苛需求，为复杂电路仿真与控制算法验证提供坚实技术保障。

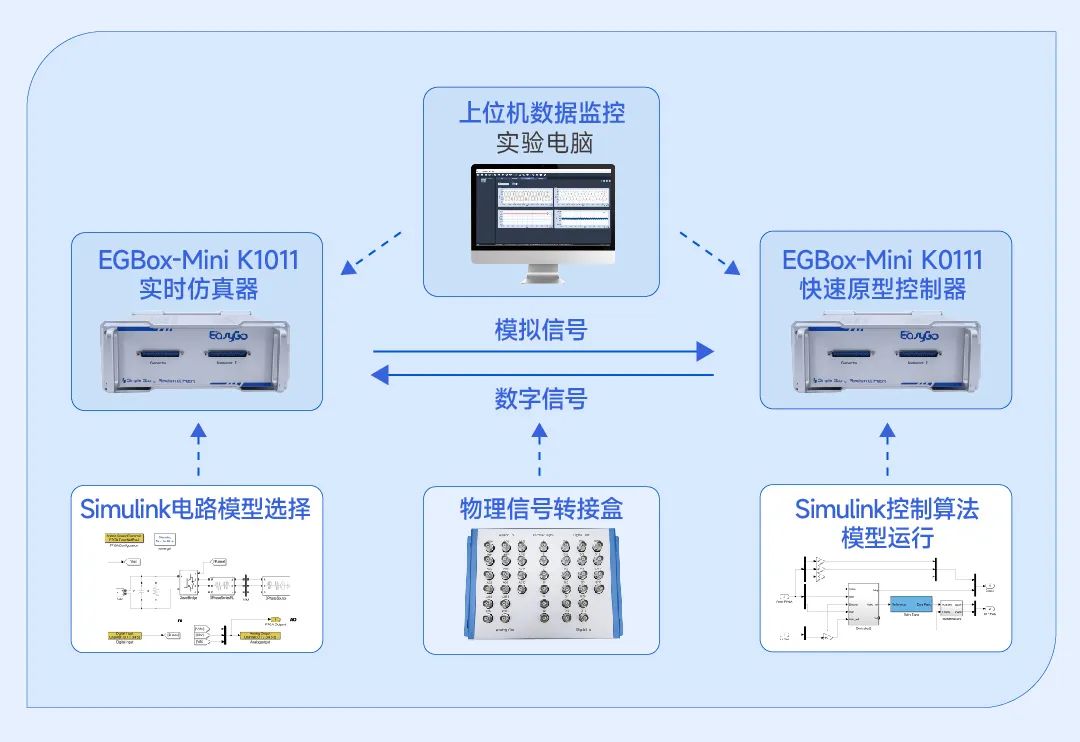

EGBox Mini 支持创新实验模式，基于单台设备硬件在环测试（HIL）与快速控制原型开发（RCP）两大核心功能，通过不同型号的 EGBox Mini 设备对接，可构建完整的 RCP+HIL 闭环仿真系统，实现从算法验证到硬件闭环测试的全流程覆盖。
实验架构如下：
配置的灵活性使得设备能够适应各种复杂的实验设计需求，特别适合电力电子和新能源领域的创新实验，助力科研、教学及工业用户突破技术瓶颈。
▍电力电子领域：可完成复杂电力电子系统实时仿真（如光伏逆变器、电机驱动系统等），精确模拟电路动态行为，加速产品研发迭代。
▍新能源领域：破解复杂工况模拟难题，助力优化系统性能与控制策略，提高新能源利用效率。
▍高校教学：支持复杂系统建模、多物理场联合仿真，为学生提供实践平台，提升教学效果。

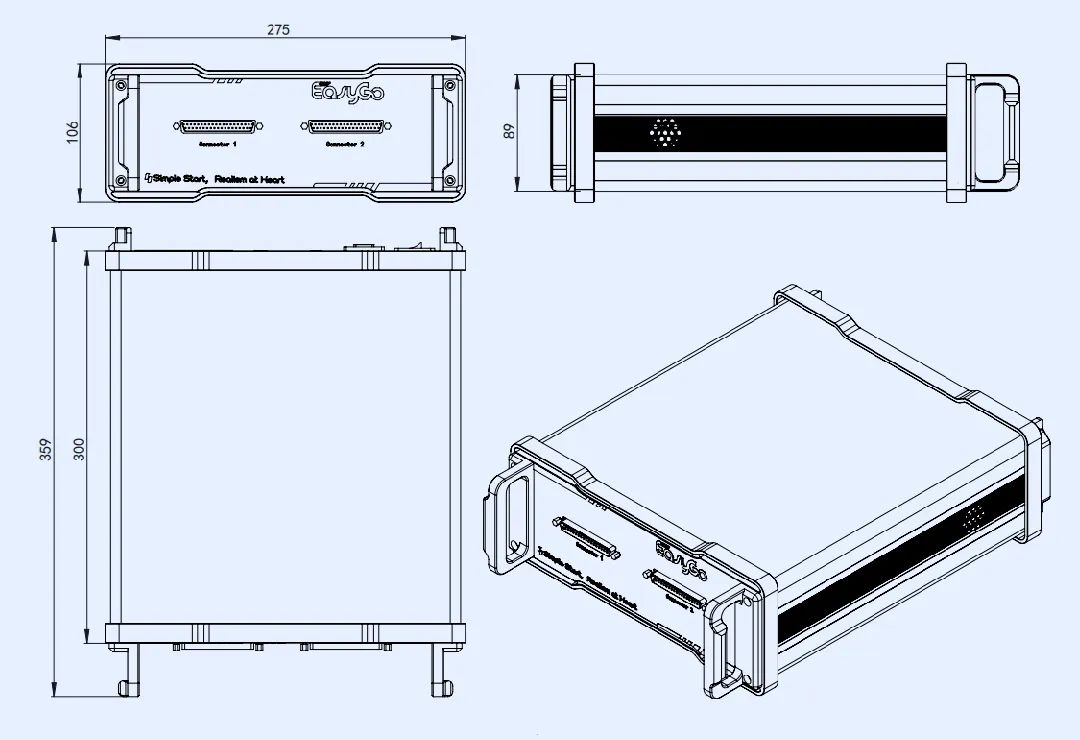

EGBox Mini作为森木磊石EGBox系列的入门级产品，凭借其275mm*359mm*106mm的紧凑尺寸与工业级防护设计，支持桌面级紧凑部署，节省空间，可灵活部署于实验室、产线测试台等多样化场景。

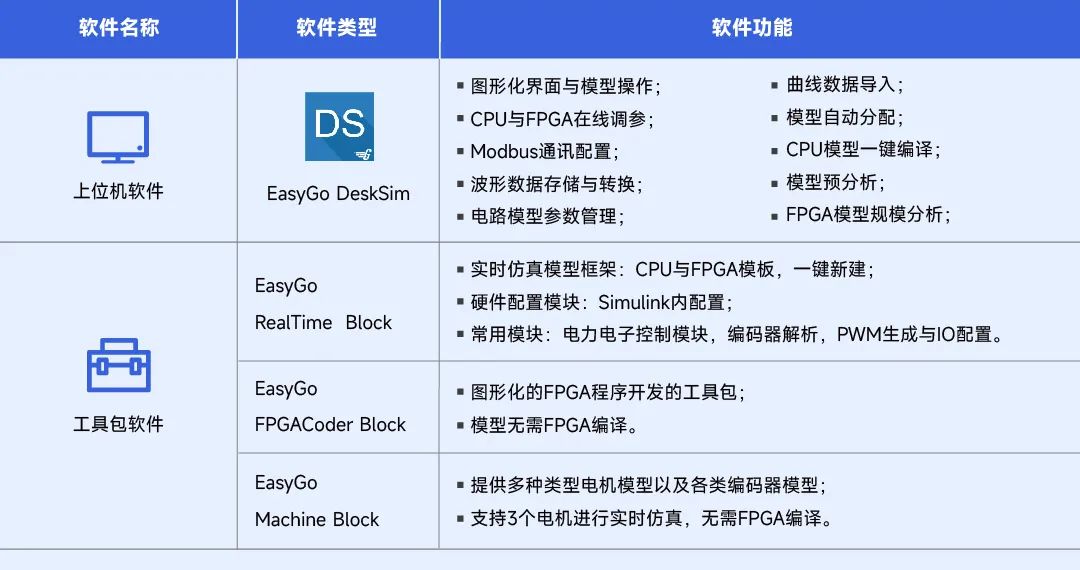

EGBox Mini 拥有强大软件支持，无缝对接 Matlab/Simulink 2023b，配合 EasyGo 自研的 DeskSim 图形化 FPGA编程软件平台及 EasyGo 系列工具包，大幅降低实时仿真门槛，实现从建模到部署的无缝衔接。
EGBox Mini 产品正在参与【青蓝计划（青年教师支持计划）】活动，点击文章【EasyGo 青蓝计划 | 赋能科研教学，助力青年教师成长】查看活动详情。
活动定向支持35岁及以下的青年教师群体，活动期间，我们将从设备、技术及奖金激励等方面为您提供全方位的支持。活动设备及奖励名额有限，无论您是计划购买还是试用 EGBox Mini，欢迎立即报名申请活动名额！
方式一：扫描下方二维码，填写申请表，提交您的活动申请；
方式二：关注“森木磊石”公众号，点击底部菜单栏“关于我们”—“青蓝计划申报”，进入申请页面。
*提交申请后，我们的工作人员会在第一时间通过电话/邮件形式与您取得联系。
*具体活动期刊详询客服
